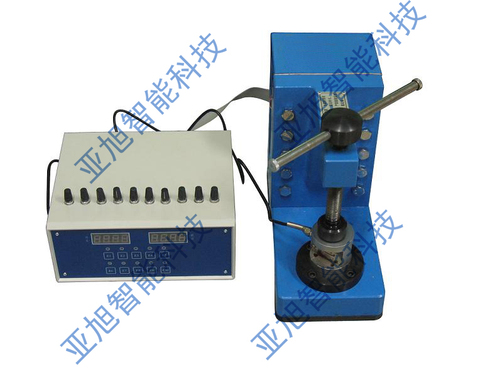

YX-LSTA   螺栓组联接实验台（901014）

技术参数：

1、试验螺栓电阻应变片阻值R=350Ω；

2、静态应变仪误差范围：±0.3%；

3、联接螺栓工作直径d=6.00mm；

4、灵敏度系数：k=2.1；

5、载荷传感器：0-9800N、传感器精度：±0.2％

6、重量：36kg

7、外形尺寸：400×280×420

基本配置：

1、实验螺栓10根

2、载荷传感器1个

3、控制系统及教学软件1套

4、随机工具1套

实验目的：

1、了解应变测试原理

2、作出螺栓组载荷分布图及应力变化规律分布曲线

3、掌握螺栓与被连接件的受力-变形规律，并绘制相关曲线

实验项目：

1、螺栓与被连接件的受力-变形规律实验

2、螺螺栓组载荷分布图及应力变化规律分布实验

性能特点：

1、利用软件平台实现了机械参数的可视化分析；

2、实现了加载与检测的数字化分析；

3、可完成螺栓组在受倾覆静态力矩作用下的受力---变形规律的分析。
