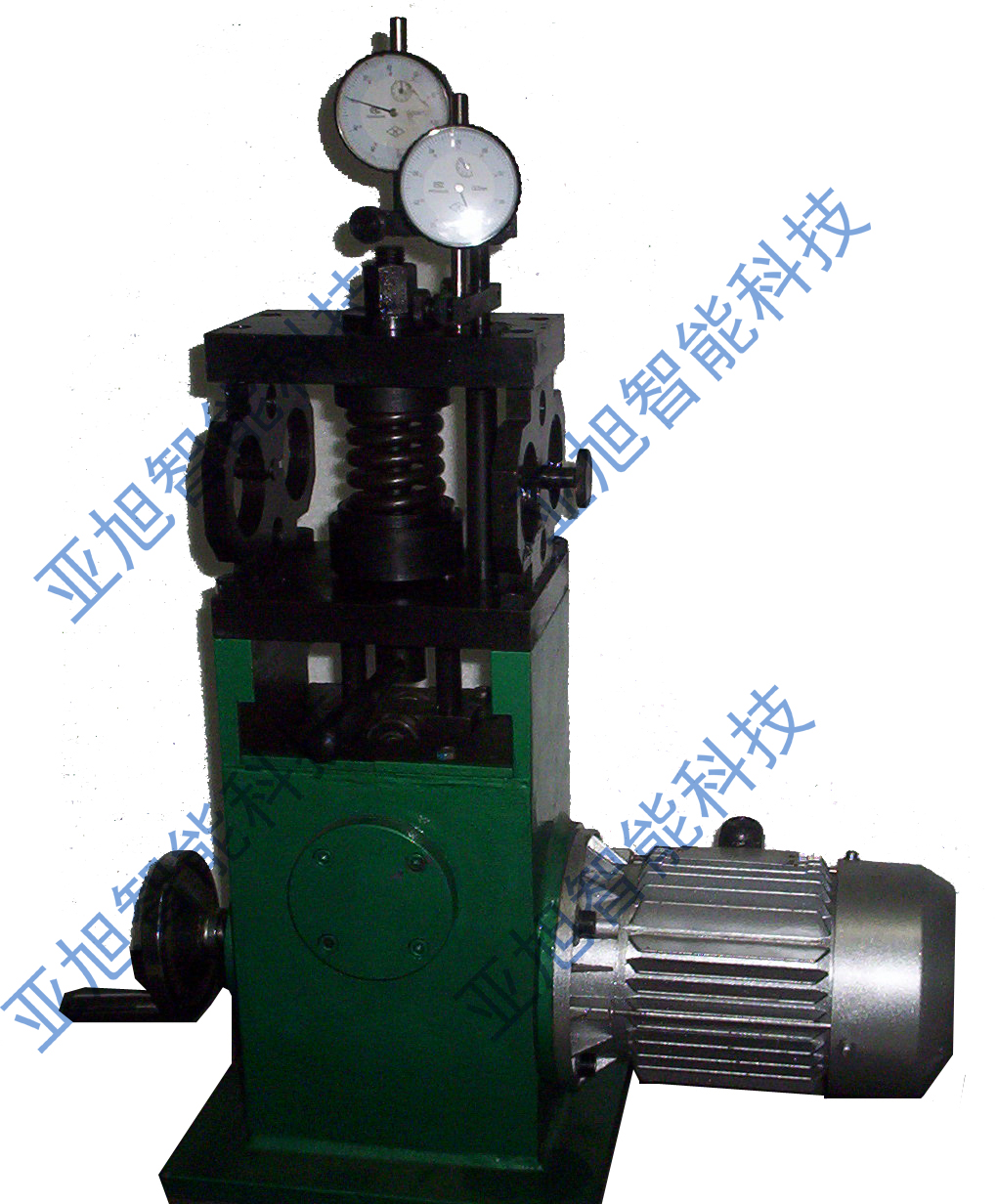

YX-LSTB   动态螺栓实验台（901015）

技术参数：

1、调速方式及范围：无级调速，0-1200r/min

2、中间最大螺栓直径：d=16mm

3、扭力扳手：0-300n.m

4、电阻应变阻值：R=120Ω，灵敏系数：k=2.20

5、交流电机：180w/220v

6、重量：39Kg

7、外形尺寸：500×280×520

基本配置：

1、扭力扳手1个

2、交流电机1台

3、控制系统及教学软件1套

4、千分表2块

实验目的：

1、了解螺栓联接在拧紧过程中各部分的受力情况；

2、验证受轴向工作载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响；

3、通过螺栓的动载实验，改变螺栓联接的相对刚度，观察螺栓变应力幅值的变化，以验证提高螺栓联接强度的各项措施

4、计算螺栓相对刚度，并绘制螺栓联接的受力变形图；

实验项目：

1、基本螺栓联接静动态实验

2、增加被连接件刚度的静动态实验

3、改用弹性垫片的静动态实验

4、增加螺栓刚度的静动态实验

性能特点：

1、能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验；

2、所有被测试元件采用全桥测试电路，各应变测试结构稳定、重复性好、精度高；

3、采用单相交流电机（220V电源），方便启动电机进行静动态螺栓实验；

4、专用测试分析软件能对螺栓静动态进行相关的检测，并能对比实测和仿真曲线，曲线可打印
