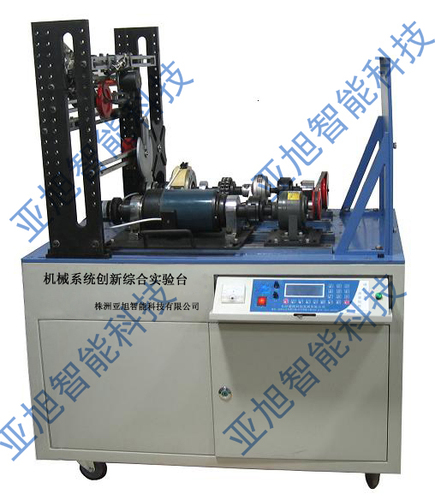

YX-JCZ 机械系统创新综合实验台（901019）

技术参数：

1、调速方式及范围：无级调速，0-800r/min；

2、直线位移传感器：200mm

3、角位移传感器：1000栅/转；

4、压力传感器：200N，精度0.1%

5、磁粉制动器负载范围：0-25Nm；最大中心高度：150mm

6、装配立板尺寸：600×540mm，装配平台尺寸：660×1100mm；

7、直流电机功率：600w/220v

8、重量：260kg

9、外形尺寸：1160×760×680mm；

基本配置：

1、空间与平面传动的搭接组合平台及各种搭接需要的走条（滑槽）三大类（5根）以及安装平板3件；

2、直线位移传感器1个

3、压力传感器2个

4、角位移传感器3个

5、牙嵌电磁离合器1个

6、磁粉制动器1个

7、控制系统及教学软件1套

8、电机1台

9、典型方案装配图1套

10、随机工具1套

实验目的：

1、通过对传动效率、动态性能及工作稳定性的分析，了解各种传动零件的适用条件及其对传动系统的影响。

2、掌握速度、加速度、转矩、效率等参数的测量方法。

3、了解机械传动系统输入端的转矩（T1）、转速（n1）、功率（P1）与输出端的转矩（T2）、转速（n2）、功率（P2）的变化关系，要求绘出T1与T2、n1与n2及P1与P2的关系曲线。

4、根据给定的条件及零部件，设计机构及机械传动方案，并组装成机械传动装置。通过实验了解机械传动方案的多样性，对多种可行方案进行比较、评价、从而确定最佳方案。

实验项目：

1、机械传动方案设计及组合；

2、处理与分析各传动方案的测试结果；

3、测试并绘制在不同的工况下每个机械传动装置的速比、转矩、效率实时变化曲线；

4、创新实践课题的研究

性能特点：

1、本实验台是专门为机械系统认识、创新设计、拼装、检测、分析提供的一个开放式的实践平台。

2、集综合设计、机械装配、实践、机械检测分析等内容于一身，是一款启迪学生思维，增强学生综合能力不可或缺的实验设备

3、它以创新实践为目的，传动形式多样，包括带传动、链传动、齿轮传动、凸轮传动、蜗轮蜗杆传动等
